Hystrix熔断器属于一种容错机制。

微服务中的雪崩效应

微服务中，一个请求可能需要多个微服务接口才能实现，会形成复杂的调用链路。
假设存在一个微服务，那上游微服务对它的调用叫做“扇入”，它对下游微服务的调用叫做“扇出”。
扇入：代表着该微服务被调用的次数，扇入大，说明该模块复用性好。
扇出：该微服务调用其他微服务的个数，扇出大，说明业务逻辑复杂。
扇入大是一个好事，扇出大不一定是好事。
在微服务架构中，一个应用可能会有多个微服务组成，微服务之间的数据交互通过远程过程调用完成。这就带来一个问题，假设微服务A调用微服务B和微服务C，微服务B和微服务C又调用其它的微服务，这就是所谓的“扇出”。如果扇出的链路上某个微服务的调用响应时间过⻓或者不可用，对微服务A的调用就会占用越来越多的系统资源，进而引起系统崩溃，所谓的“雪崩效应”。
如果最下游微服务响应时间过⻓，大量请求阻塞，大量线程不会释放，会导致服务器资源耗尽，最终导致上游服务甚至整个系统瘫痪。

雪崩效应解决方案

下面，介绍三种技术手段应对微服务中的雪崩效应，这三种手段都是从系统可用性、可靠性⻆度出发，尽量防止系统整体缓慢甚至瘫痪。
服务熔断
熔断机制是应对雪崩效应的一种微服务链路保护机制。我们在各种场景下都会接触到熔断这两个字。高压电路中，如果某个地方的电压过高，熔断器就会熔断，对电路进行保护。股票交易中，如果股票指数过高，也会采用熔断机制，暂停股票的交易。同样，在微服务架构中，熔断机制也是起着类似的作用。
当扇出链路的某个微服务不可用或者响应时间太⻓时，熔断该节点微服务的调用，进行服务的降级，快速返回错误的响应信息。当检测到该节点微服务调用响应正常后，恢复调用链路。
注意：

  1. 服务熔断重点在“断”，切断对下游服务的调用
  2. 服务熔断和服务降级往往是一起使用的，Hystrix就是这样。

服务降级
通俗讲就是整体资源不够用了，先将一些不关紧的服务停掉（调用我的时候，给你返回一个预留的值，也叫做兜底数据），待渡过难关高峰过去，再把那些服务打开。
服务降级一般是从整体考虑，就是当某个服务熔断之后，服务器将不再被调用，此刻客户端可以自己准备一个本地的fallback回调，返回一个缺省值，这样做，虽然服务水平下降，但好歹可用，比直接挂掉要强。
服务限流
服务降级是当服务出问题或者影响到核心流程的性能时，暂时将服务屏蔽掉，待高峰或者问题解决后再打开；但是有些场景并不能用服务降级来解决，比如秒杀业务这样的核心功能，这个时候可以结合服务限流来限制这些场景的并发/请求量。
限流措施也很多，比如：

  • 限制总并发数（比如数据库连接池、线程池）
  • 限制瞬时并发数（如nginx限制瞬时并发连接数）
  • 限制时间窗口内的平均速率（如Guava的RateLimiter、nginx的limit_req模块，限制每秒的平均速率）

  • 限制远程接口调用速率、限制MQ的消费速率等

    Hystrix简介

    [来自官网]Hystrix是由Netflix开源的一个延迟和容错库，用于隔离访问远程系统、服务或者第三方库，防止级联失败，从而提升系统的可用性与容错性。Hystrix主要通过以下几点实现延迟和容错。

  • 包裹请求：使用HystrixCommand包裹对依赖的调用逻辑。
  • 跳闸机制：当某服务的错误率超过一定的阈值时，Hystrix可以跳闸，停止请求该服务一段时间。
  • 资源隔离：Hystrix为每个依赖都维护了一个小型的线程池(舱壁模式)（或者信号量）。如果该线程池已满， 发往该依赖的请求就被立即拒绝，而不是排队等待，从而加速失败判定。
  • 监控：Hystrix可以近乎实时地监控运行指标和配置的变化，例如成功、失败、超时、以及被拒绝的请求等。
  • 回退机制：当请求失败、超时、被拒绝，或当断路器打开时，执行回退逻辑。回退逻辑由开发人员自行提供，例如返回一个缺省值。

  • 自我修复：断路器打开一段时间后，会自动进入“半开”状态。

    Hystrix熔断应用

    目的：服务提供者⻓时间没有响应，服务消费者快速失败给用户提示。

  • 服务消费者工程中引入Hystrix依赖坐标（也可以添加在父工程中）

    <!--熔断器Hystrix-->
<dependency>
<groupId>org.springframework.cloud</groupId>
<artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>
  • 服务消费者工程的启动类中添加熔断器开启注解@EnableCircuitBreaker

  • 定义服务降级处理方法，并在业务方法上使用@HystrixCommand的fallbackMethod属性关联到服务降级处理方法

    /*
 * 1）服务提供者处理超时，熔断，返回错误信息
 * 2）有可能服务提供者出现异常直接抛出异常信息
 *
 * 以上信息，都会返回到消费者这里，很多时候消费者服务不希望把收到异常/错误信息再抛到它的上游去
 * 用户微服务 — 注册微服务 — 优惠券微服务
 * 1 登记注册
 * 2 分发优惠券（并不是核心步骤），这里如果调用优惠券微服务返回了异
常信息或者是熔断后的错误信息，这些信息如果抛给用户很不友好
 * 此时，我们可以返回一个兜底数据，预设的默认值（服务降级）
 */

@GetMapping("/findOrderTimeoutFallback/{userId}")
@HystrixCommand(
// 线程池标识，要保持唯一，不唯一的话就共用了
threadPoolKey = "findOrderTimeoutFallback",
// 线程池细节属性配置
threadPoolProperties = {
  @HystrixProperty(name="coreSize",value = "2"), // 线程数
  @HystrixProperty(name="maxQueueSize",value="20") // 等待队列⻓度
},
// commandProperties熔断的一些细节属性配置
commandProperties = {
  // 每一个属性都是一个HystrixProperty
  @HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds", value="2000"),
  // hystrix高级配置，定制工作过程细节

  // 统计时间窗口定义
  @HystrixProperty(name = "metrics.rollingStats.timeInMilliseconds",value = "8000"),
  // 统计时间窗口内的最小请求数
  @HystrixProperty(name = "circuitBreaker.requestVolumeThreshold",value = "2"),
  // 统计时间窗口内的错误数量百分比阈值
  @HystrixProperty(name = "circuitBreaker.errorThresholdPercentage",value = "50"),
  // 自我修复时的活动窗口⻓度
  @HystrixProperty(name = "circuitBreaker.sleepWindowInMilliseconds",value = "3000")
},
fallbackMethod = "myFallBack" // 回退方法
)
public Integer findOrderTimeoutFallback(@PathVariable Long userId) {
// 使用ribbon不需要我们自己获取服务实例然后选择一个那么去访问了（自己的负载均衡）
String url = "http://cloud-eureka-server/shop/order/" + userId; // 指定服务名
Integer forObject = restTemplate.getForObject(url, Integer.class);
return forObject;
}

/*
 * 定义回退方法，返回预设默认值
 * 注意：该方法形参和返回值与原始方法保持一致
 */
public Integer myFallBack(Long userId) {
return -1; // 兜底数据
}

    注意：降级（兜底）方法必须和被降级方法有相同的方法签名（相同参数列表、相同返回值）

  • 可以在类上使用@DefaultProperties注解统一指定整个类中共用的降级（兜底）方法（优先级没方法高）
  • 修改一个服务提供者的实例模拟请求超时（在方法中添加线程休眠的方法）并修改返回结果为端口号，另一个实例只修改返回结果为端口号，方便对比观察

因为我们已经使用了Ribbon负载（轮询），所以我们在请求的时候，一次熔断降级，一次正常返回

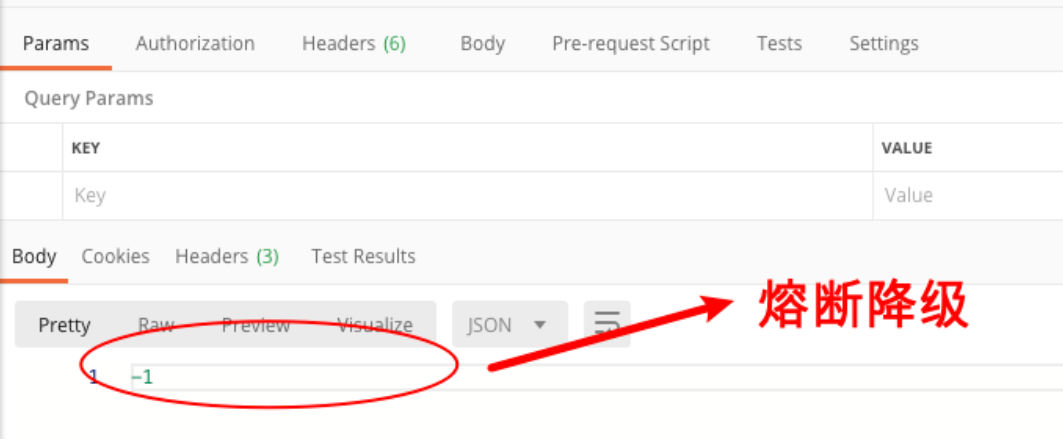

熔断降级
正常返回

Hystrix舱壁模式（线程池隔离策略）

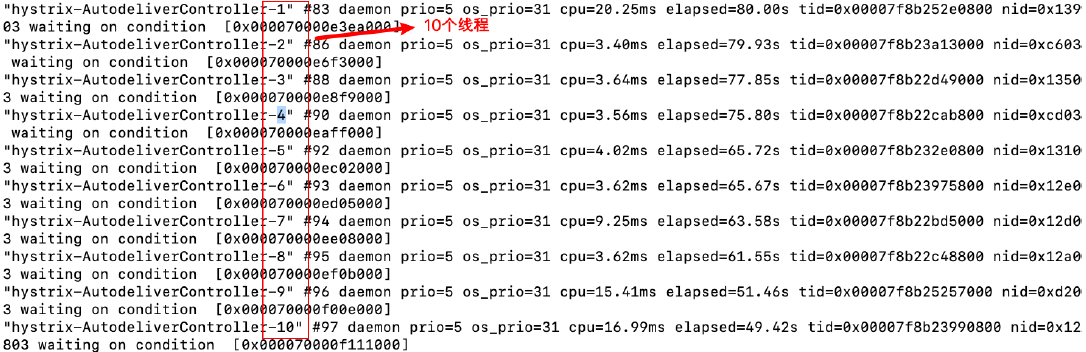

如果不进行任何设置，所有熔断方法使用一个Hystrix线程池（10个线程），那么这样的话会导致问题，这个问题并不是扇出链路微服务不可用导致的，而是我们的线程机制导致的，如果方法A的请求把10个线程都用了，方法2请求处理的时候压根都没法去访问B，因为没有线程可用，并不是B服务不可用。

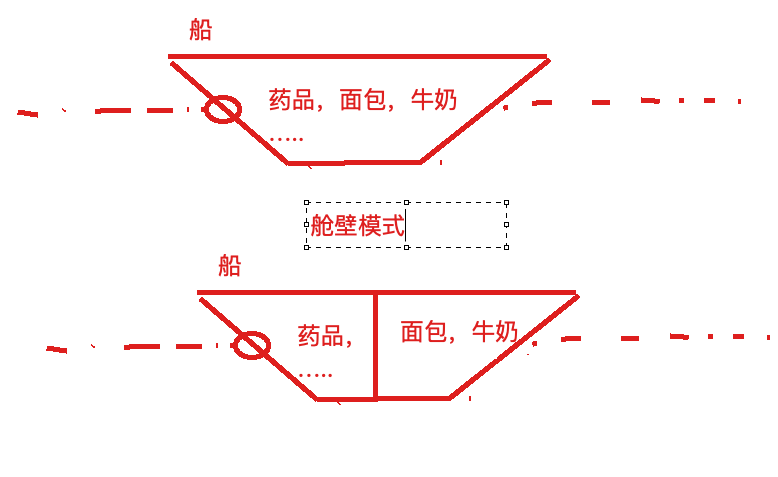

为了避免问题服务请求过多导致正常服务无法访问，Hystrix 不是采用增加线程数，而是单独的为每一个控制方法创建一个线程池的方式，这种模式叫做“舱壁模式"，也是线程隔离的手段。
我们可以使用一些手段查看线程情况

  • 在终端使用jps命令查看Java进程
  • 使用jstack查看指定进程中的线程信息，过滤出和hystrix有关的线程信息
    jstack 进程ID | grep hystrix

发起请求，可以使用PostMan模拟批量请求
复制一个方法，并修改两个方法注解中的threadPoolKey和coreSize值，发起请求后再次使用jstack命令查看线程情况，和我们程序设置相符合。

// 线程池标识，要保持唯一，不唯一的话就共用了
  threadPoolKey = "findOrderTimeoutFallback",
  // 线程池细节属性配置
  threadPoolProperties = {
    @HystrixProperty(name="coreSize",value = "2"), // 线程数
    @HystrixProperty(name="maxQueueSize",value="20") // 等待队列⻓度
  }

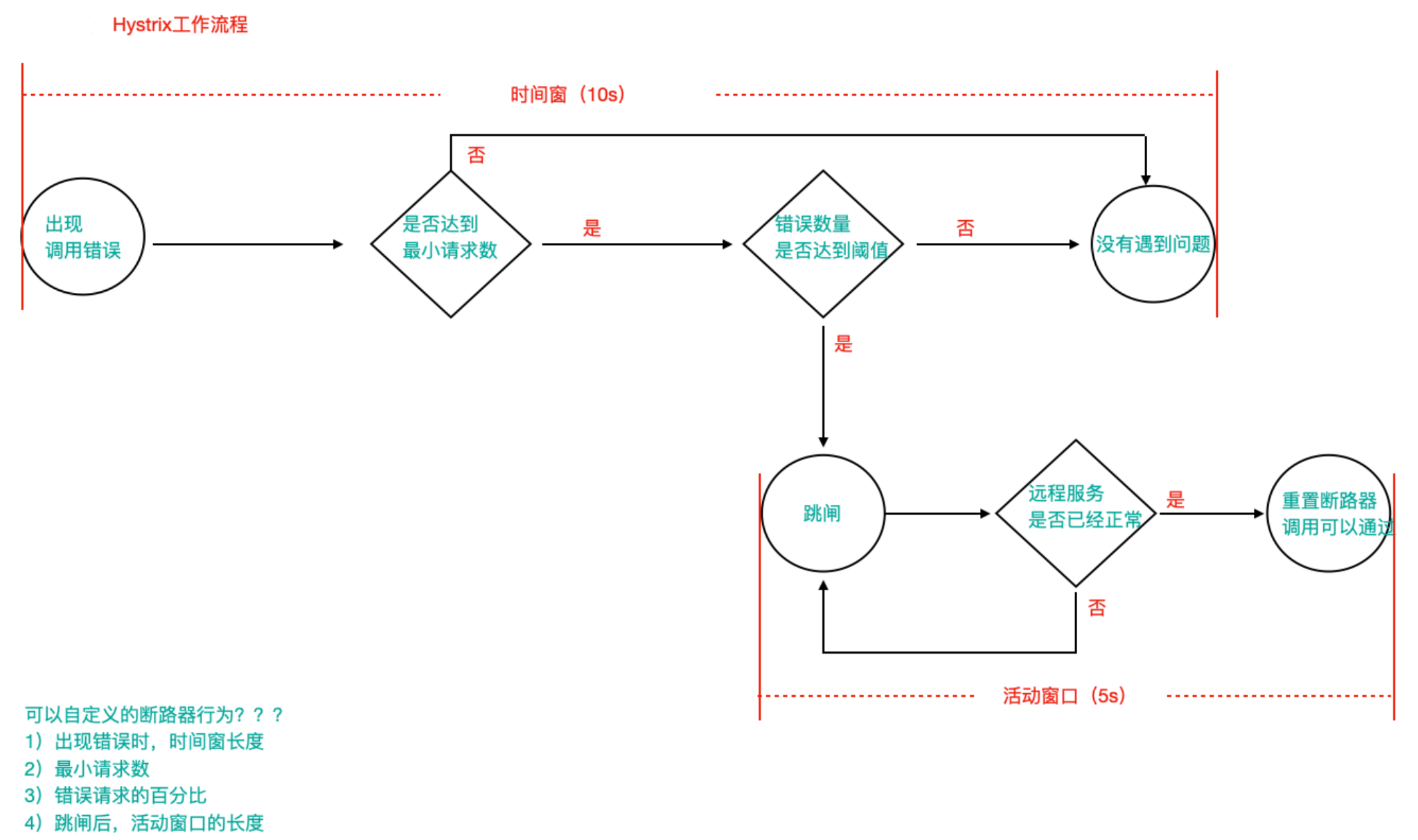

Hystrix工作流程与高级应用


  1. 当调用出现问题时，开启一个时间窗（10s）
  2. 在这个时间窗内，统计调用次数是否达到最小请求数？
    如果没有达到，则重置统计信息，回到第1步
    如果达到了，则统计失败的请求数占所有请求数的百分比，是否达到阈值？
    如果达到，则跳闸（不再请求对应服务）
    如果没有达到，则重置统计信息，回到第1步
  3. 如果跳闸，则会开启一个活动窗口（默认5s），每隔5s，Hystrix会让一个请求通过,到达那个问题服务，看是否调用成功，如果成功，重置断路器回到第1步，如果失败，回到第3步
/*
 * 8秒钟内，请求次数达到2个，并且失败率在50%以上，就跳闸
 * 跳闸后活动窗口设置为3s
 */
@HystrixCommand(
  commandProperties = {
    @HystrixProperty(name = "metrics.rollingStats.timeInMilliseconds",value = "8000"),
    @HystrixProperty(name = "circuitBreaker.requestVolumeThreshold",value = "2"),
    @HystrixProperty(name = "circuitBreaker.errorThresholdPercentage",value = "50"),
    @HystrixProperty(name = "circuitBreaker.sleepWindowInMilliseconds",value = "3000")
  }
)

上述通过注解进行的配置也可以配置在配置文件中(优先级没注解高)

# 配置熔断策略：
hystrix:
  command:
    default:
      circuitBreaker:
        # 强制打开熔断器，如果该属性设置为true，强制断路器进入打开状态，将会拒绝所有的请求。 默认false关闭的
        forceOpen: false
        # 触发熔断错误比例阈值，默认值50%
        errorThresholdPercentage: 50
        # 熔断后休眠时⻓，默认值5秒
        sleepWindowInMilliseconds: 3000
        # 熔断触发最小请求次数，默认值是20
        requestVolumeThreshold: 2
      execution:
        isolation:
          thread:
            # 熔断超时设置，默认为1秒
            timeoutInMilliseconds: 2000

基于springboot的健康检查观察跳闸状态（自动投递微服务暴露健康检查细节）

# springboot中暴露健康检查等断点接口
management:
  endpoints:
    web:
      exposure:
        include: "*"
  # 暴露健康接口的细节
  endpoint:
    health:
      show-details: always

访问健康检查接口：http://localhost:8090/actuator/health
hystrix正常工作状态

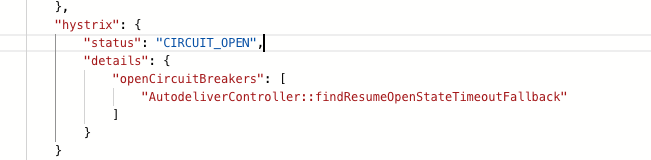

跳闸状态
活动窗口内自我修复

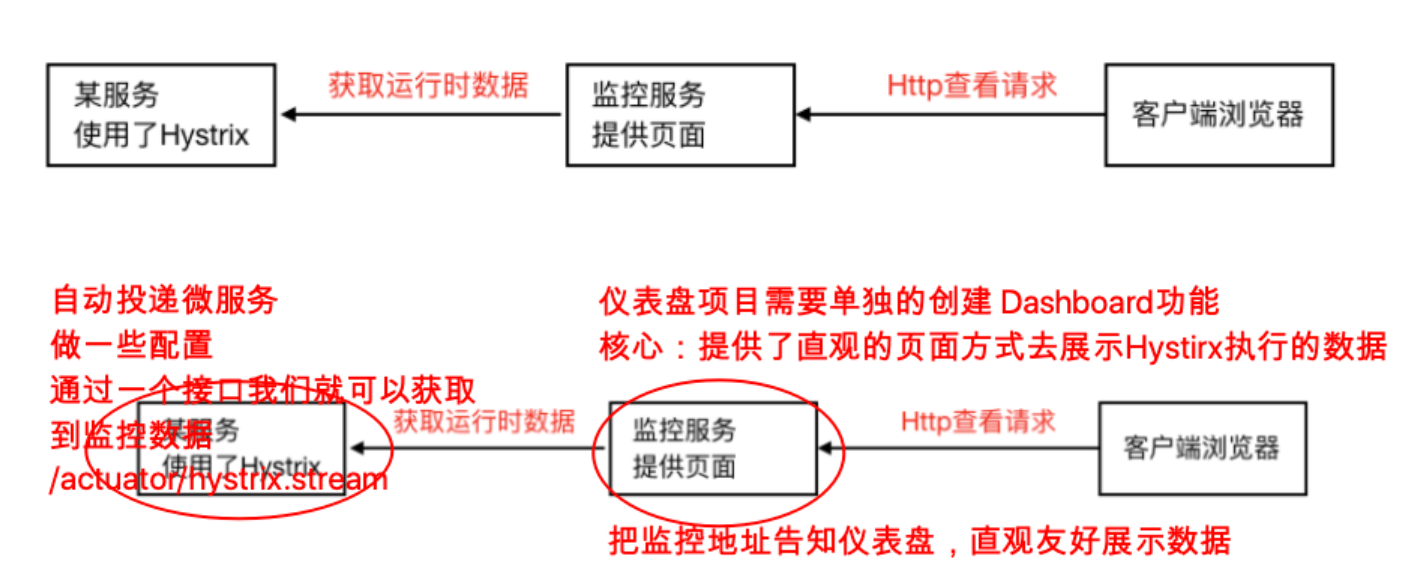

Hystrix Dashboard断路监控仪表盘

正常状态是UP，跳闸是一种状态CIRCUIT_OPEN，可以通过/health查看，前提是工程中需要引入SpringBoot的actuator（健康监控），它提供了很多监控所需的接口，可以对应用系统进行配置查看、相关功能统计等。
已经统一添加在父工程中

<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

如果我们想看到Hystrix相关数据，比如有多少请求、多少成功、多少失败、多少降级等，那么引入SpringBoot健康监控之后，访问/actuator/hystrix.stream接口可以获取到监控的文字信息，但是不直观，所以Hystrix官方还提供了基于图形化的DashBoard（仪表板）监控平 台。Hystrix仪表板可以显示每个断路器（被@HystrixCommand注解的方法）的状态。

  1. 新建一个监控服务工程，导入依赖

    <!--hystrix-->
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
</dependency>
<!--hystrix 仪表盘-->
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
</dependency>
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
</dependency>
  2. 启动类添加@EnableHystrixDashboard激活仪表盘

  3. application.yml

    server:
  port: 9000
Spring:
  application:
 name: cloud-hystrix-dashboard
eureka:
  client:
 serviceUrl: # eureka server的路径
   defaultZone: http://cloudeurekaservera:8761/eureka/,http://cloudeurekaserverb:8762/eureka/
  instance:
 prefer-ip-address: true
 instance-id: ${spring.cloud.client.ipaddress}:${spring.application.name}:${server.port}:@project.version@

  4. 在被监测的微服务中注册监控servlet（监控数据就是来自于这个微服务）

    @Bean
public ServletRegistrationBean getServlet(){
  HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
  ServletRegistrationBean registrationBean = new ServletRegistrationBean(streamServlet);
  registrationBean.setLoadOnStartup(1);
  registrationBean.addUrlMappings("/actuator/hystrix.stream");
  registrationBean.setName("HystrixMetricsStreamServlet");
  return registrationBean;
}

    被监控微服务发布之后，可以直接访问监控servlet(http://localhost:8090/actuator/hystrix.stream)，但是得到的数据并不直观，后期可以结合仪表盘更友好的展示

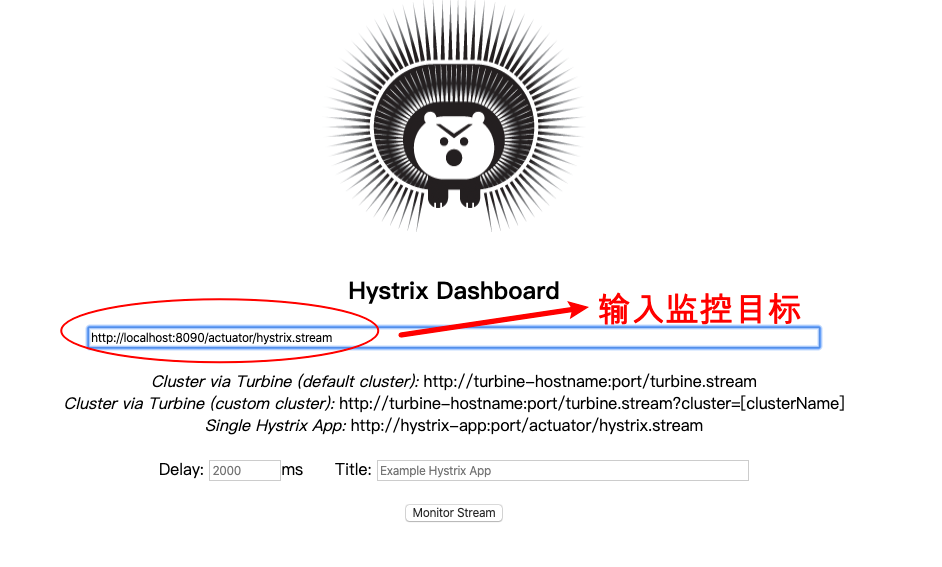

  5. 访问测试http://localhost:9000/hystrix

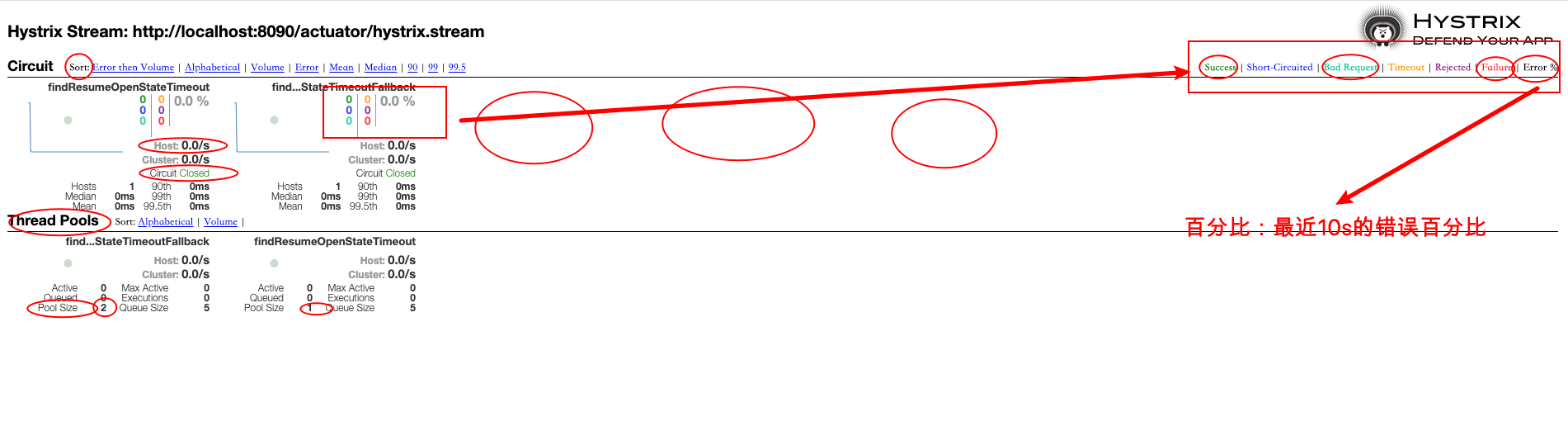

    输入监控的微服务端点地址，展示监控的详细数据，比如监控服务消费者http://localhost:8090/actuator/hystrix.stream
    百分比，10s内错误请求百分比
    实心圆：
  6. 大小：代表请求流量的大小，流量越大球越大
  7. 颜色：代表请求处理的健康状态，从绿色到红色递减，绿色代表健康，红色就代表很不健康

曲线波动图：
记录了2分钟内该方法上流量的变化波动图，判断流量上升或者下降的趋势

Hystrix Turbine聚合监控

之前，我们针对的是一个微服务实例的Hystrix数据查询分析，在微服务架构下，一个微服务的实例往往是多个（集群化）
实例1(hystrix) ip1:port1/actuator/hystrix.stream
实例2(hystrix) ip2:port2/actuator/hystrix.stream
实例3(hystrix) ip3:port3/actuator/hystrix.stream
按照已有的方法，我们就可以结合dashboard仪表盘每次输入一个监控数据流url，进去查看

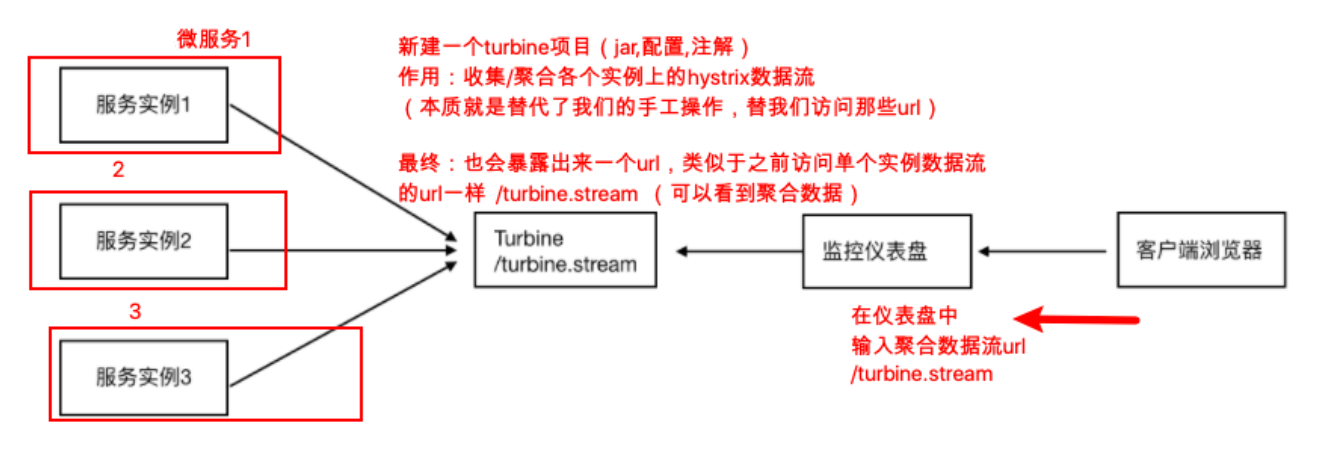

手工操作能否被自动功能替代？Hystrix Turbine聚合（聚合各个实例上的hystrix监控数据）监控Turbine（涡轮）
微服务架构下，一个微服务往往部署多个实例，如果每次只能查看单个实例的监控，就需要经常切换很不方便，在这样的场景下，我们可以使用 Hystrix Turbine 进行聚合监控，它可以把相关微服务的监控数据聚合在一起，便于查看。
Turbine服务搭建

  1. 新建项目cloud-hystrix-turbine-9001，引入依赖坐标

    <dependencies>
  <!--hystrix turbine聚合监控-->
  <dependency>
 <groupId>org.springframework.cloud</groupId>
 <artifactId>spring-cloud-starter-netflix-turbine</artifactId>
  </dependency>
  <!--
 引入eureka客户端的两个原因
 1、老师说过，微服务架构下的服务都尽量注册到服务中心去，便于统一管理
 2、后续在当前turbine项目中我们需要配置turbine聚合的服务，比如，我们希望聚合service-consumer这个服务的各个实例的hystrix数据流，那随后我们就需要在application.yml文件中配置这个服务名，那么turbine获取服务下具体实例的数据流的时候需要ip和端口等实例信息，根据服务名称从eureka服务注册中心获取到这些信息
  -->
  <dependency>
 <groupId>org.springframework.cloud</groupId>
 <artifactId>spring-cloud-starter-netflix-eurekaclient</artifactId>
  </dependency>
</dependencies>

  2. 将需要进行Hystrix监控的多个微服务配置起来，在工程application.yml中开启Turbine及进行相关配置

    server:
  port: 9001
Spring:
  application:
 name: cloud-hystrix-turbine
eureka:
  client:
 serviceUrl: # eureka server的路径
   defaultZone: http://cloudeurekaservera:8761/eureka/,http://cloudeurekaserverb:8762/eureka/
  instance:
 prefer-ip-address: true
 instance-id: ${spring.cloud.client.ipaddress}:${spring.application.name}:${server.port}:@project.version@
#turbine配置
turbine:
  # appCofing配置需要聚合的服务名称，比如这里聚合自动投递微服务的hystrix监控数据
  # 如果要聚合多个微服务的监控数据，那么可以使用英文逗号拼接，比如 a,b,c
  appConfig: service-consumer
  clusterNameExpression: "'default'" # 集群默认名称
  3. 在当前项目启动类上添加注解@EnableTurbine，开启仪表盘以及Turbine聚合
  4. 浏览器访问Turbine项目，http://localhost:9001/turbine.stream，就可以看到监控数据了

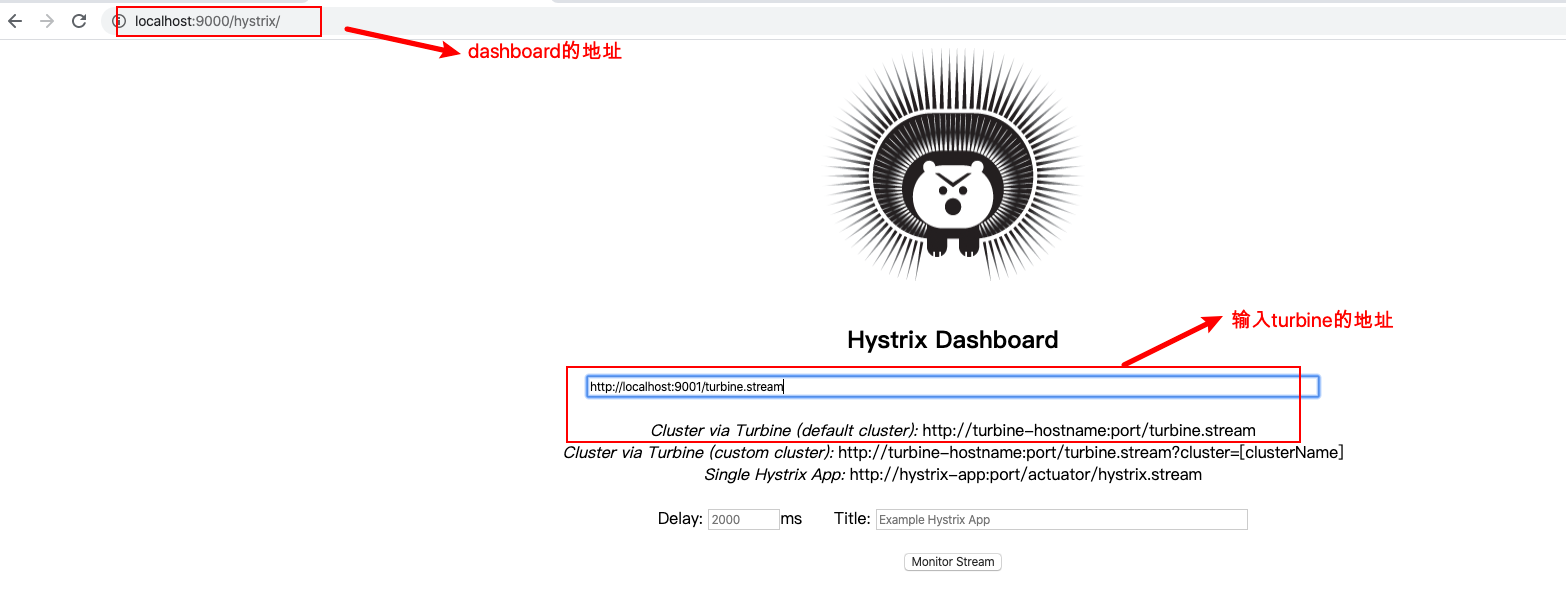

  5. 我们通过dashboard的⻚面查看数据更直观，把刚才的地址输入dashboard地址栏

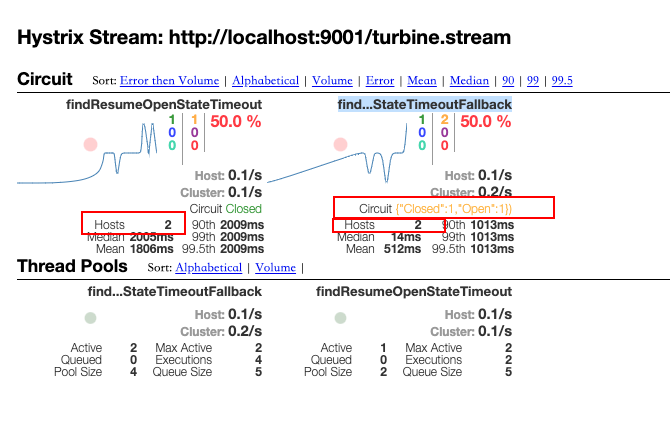

    监控⻚面

    Hystrix核心源码剖析

    源码涉及到springboot装配、面向切面编程、RxJava响应式编程（很复杂，这里不深入探索）的知识等等，这里只剖析下主体脉络。
    分析入口：@EnableCircuitBreaker注解激活了熔断功能，那么该注解就是Hystrix源码追踪的入口。

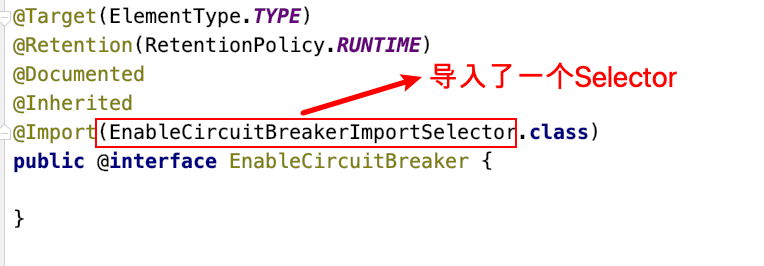

  6. @EnableCircuitBreaker注解激活熔断器

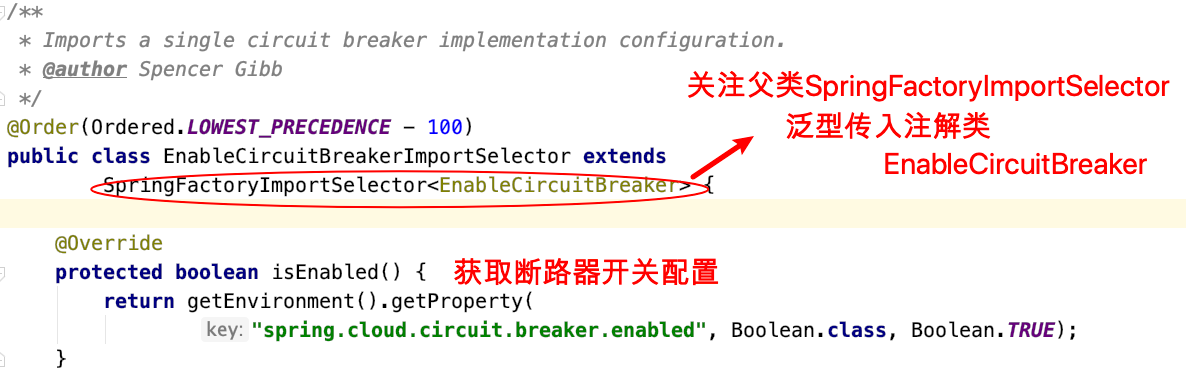

  7. 查看EnableCircuitBreakerImportSelector类

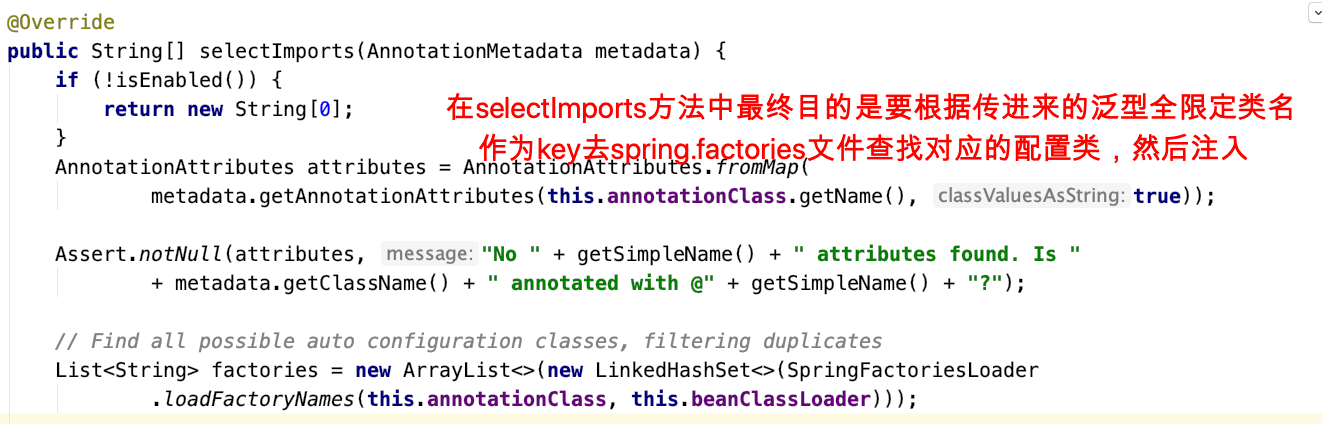

  8. 继续关注父类 SpringFactoryImportSelector

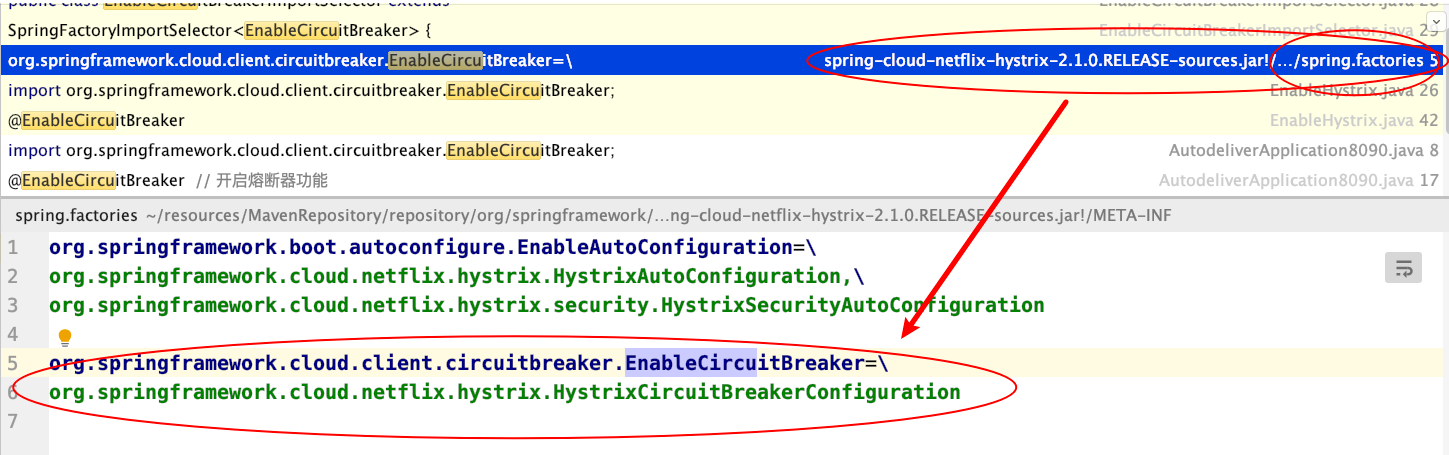

    spring.factories文件内容如下

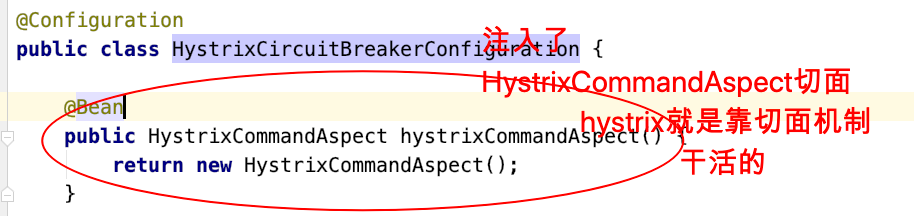

    会注入org.springframework.cloud.netflix.hystrix.HystrixCircuitBreakerConfiguration

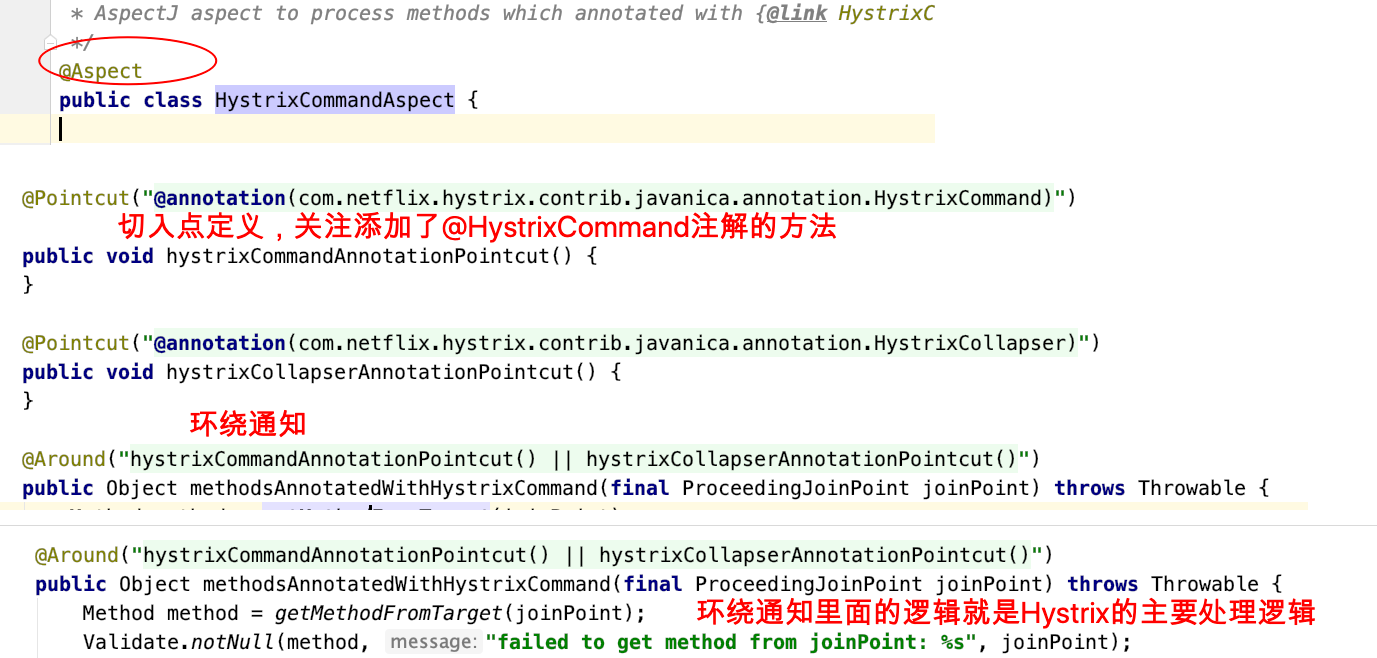

    关注切面：com.netflix.hystrix.contrib.javanica.aop.aspectj.HystrixCommandAspect

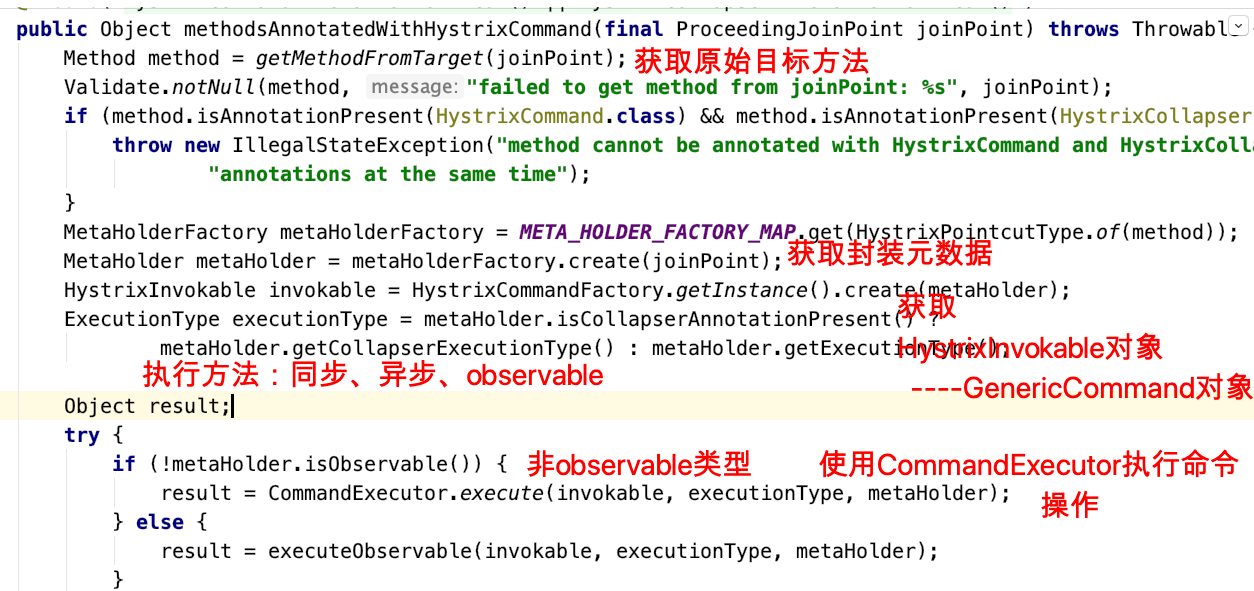

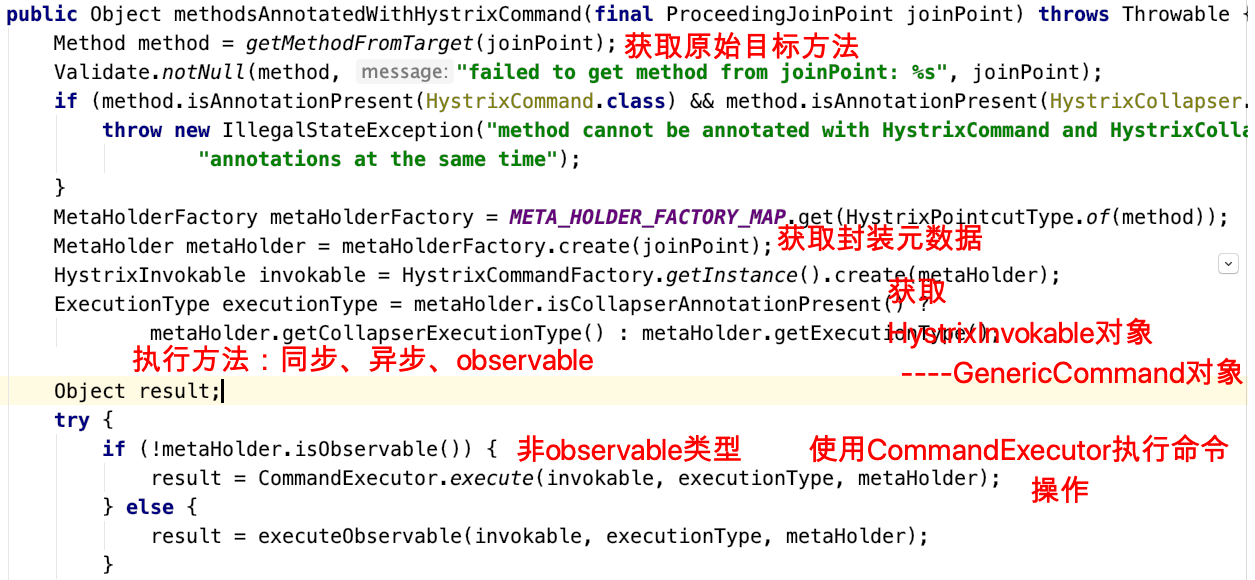

    重点分析环绕通知方法

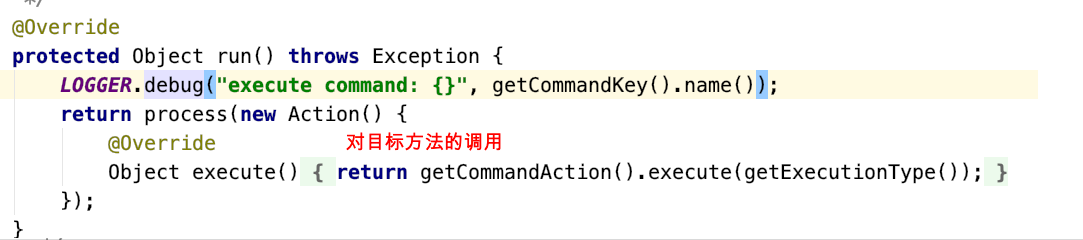

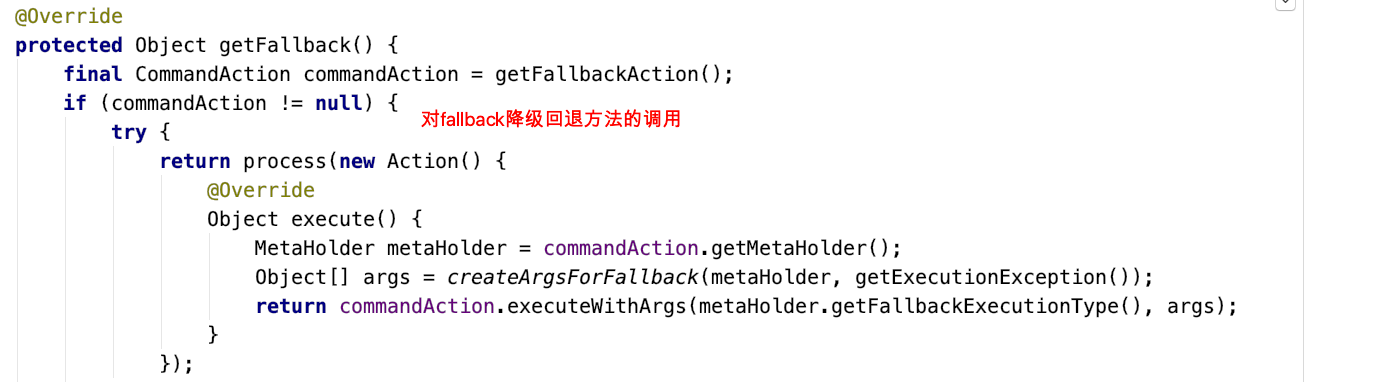

    GenericCommand中根据元数据信息重写了两个很核心的方法，一个是run方法封装了对原始目标方法的调用，另外一个是getFallBack方法，它封装了对回退方法的调用。

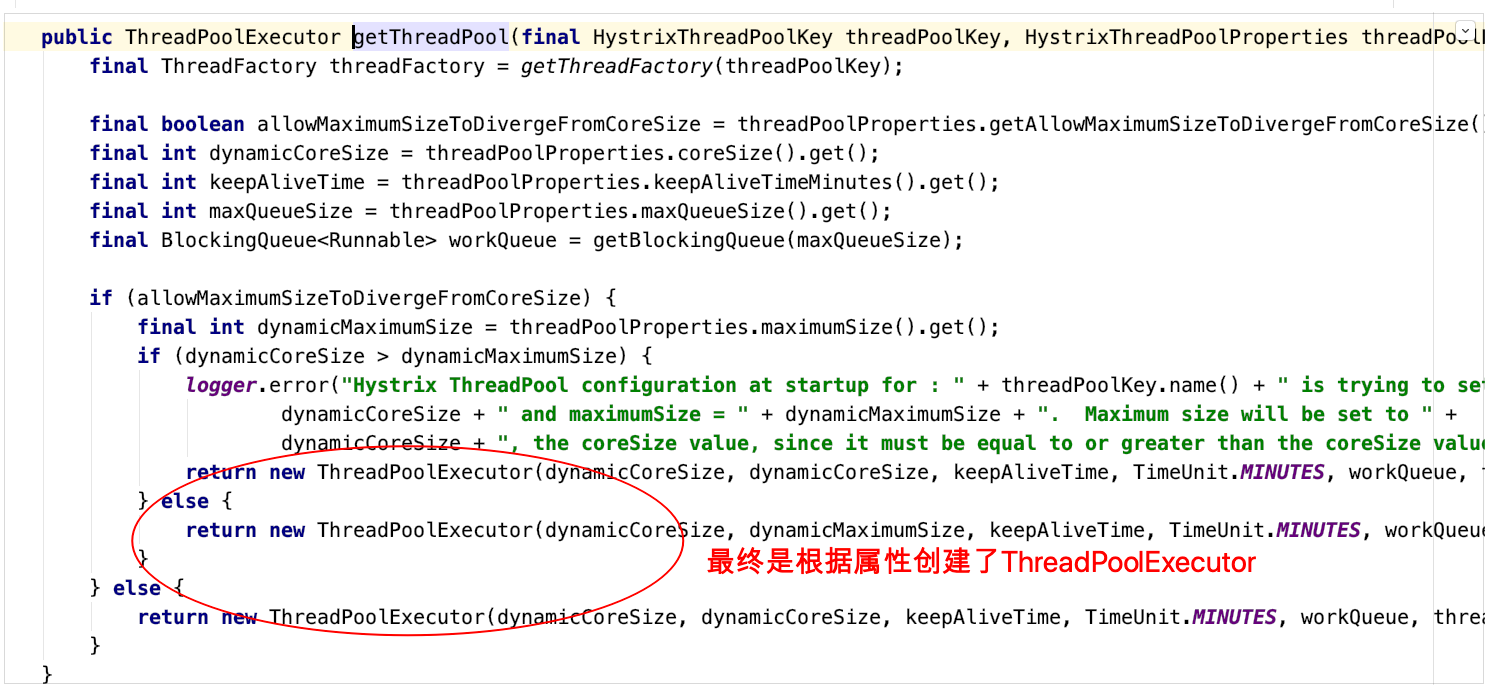

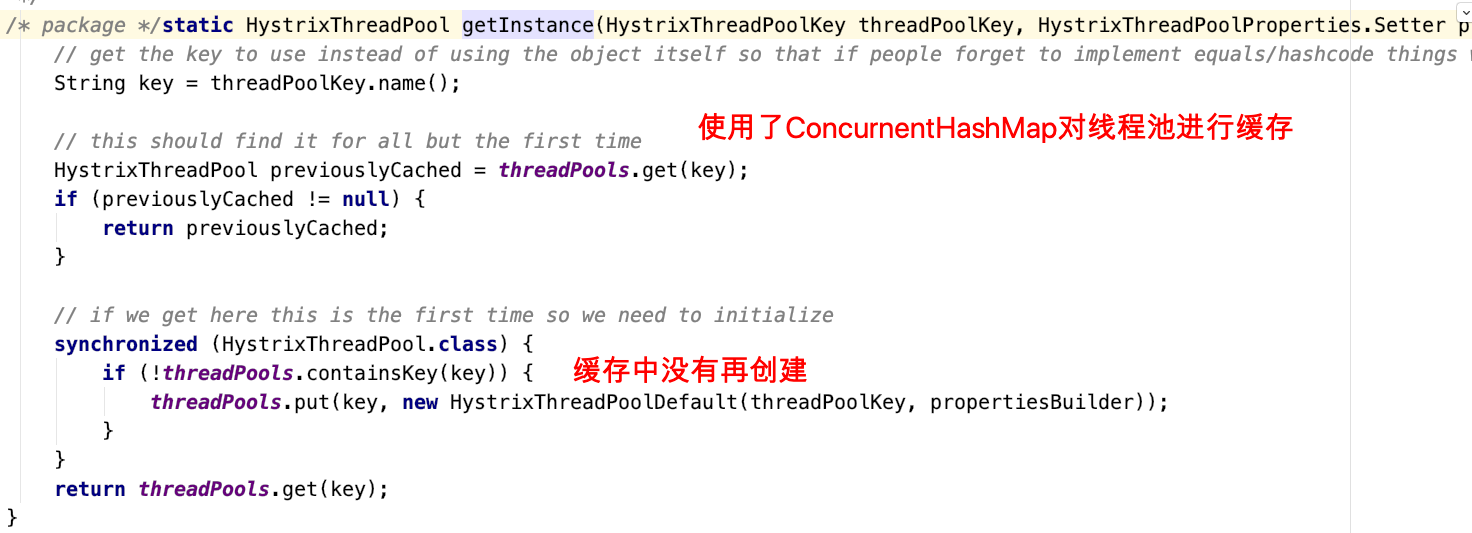

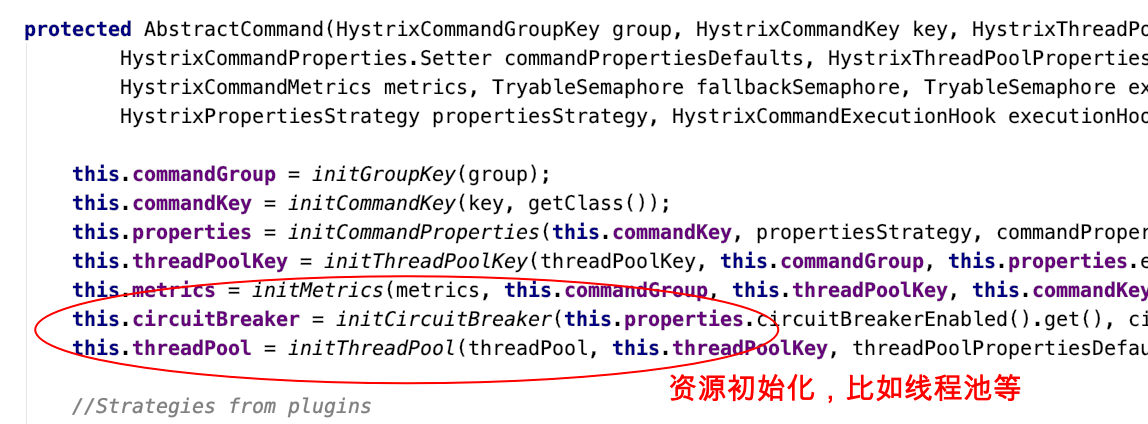

    另外，在GenericCommand的上层类构造函数中会完成资源的初始化，比如线程池。
    GenericCommand —>AbstractHystrixCommand—>HystrixCommand—>AbstractCommand
    接下来回到环绕通知方法那张截图

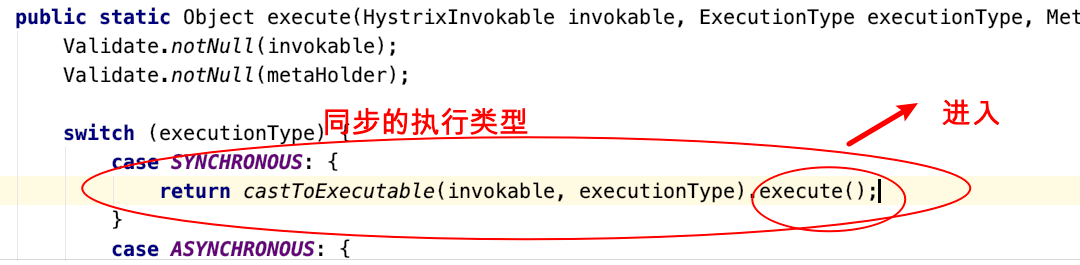

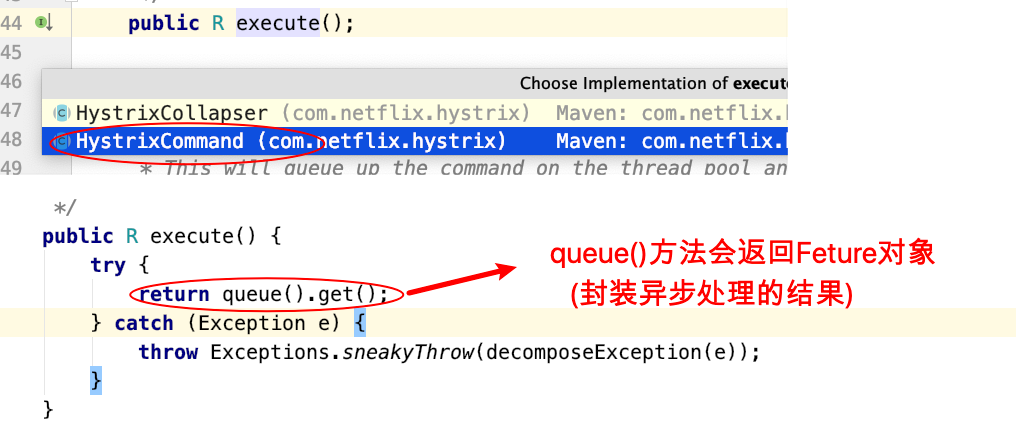

    进入execute执行这里
    另外，我们观察，GenericCommand方法中根据元数据信息等重写了run方法（对目标方法的调用），getFallback方法（对回退方法的调用），在RxJava处理过程中会完成对这两个方法的调用。
